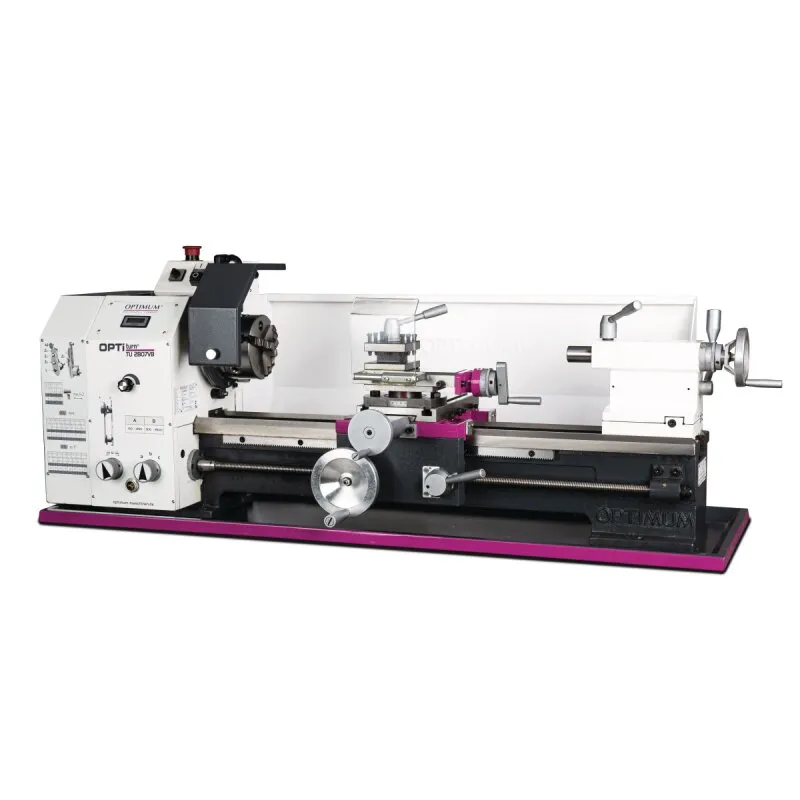

Optimum Leitspindeldrehmaschine TU 2506VB

Beschreibung

• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ? 0,009 mm
• Rundlaufgenauigkeit am Drehfutter ? 0,04 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leitspindel in zwei Sinterlagern gelagert
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Rollgewalzte Trapezspindeln
• Drucklager
• Kegelrollenlager in P5 Qualität
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Oberschlitten auf Planschlitten verschiebbar
• Spanschutz am Oberschlitten
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Not-Halt-Schlagschalter
• Vierfach-Stahlhalter
• Dreibacken-Drehfutter im Standardlieferumfang
• Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
• Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
• TU 2506VB: Drehzahlwechsel leicht einstellbar über Potentiometer, digitale Drehzahlanzeige

 Technische Daten
Abmessungen und Gewichte
Länge (Produkt) ca. 1250mm
Breite/Tiefe (Produkt) ca. 650mm
Höhe (Produkt) ca. 420mm
Gewicht (Netto) ca. 132kg
Arbeitsbereiche
Spitzenhöhe 125mm
Spitzenweite 550mm
Umlaufdurchmesser über Maschinenbett 246mm
Umlaufdurchmesser über Planschlitten 149mm
Bettbreite 134mm
Drehzahlbereich
Steuerung der Drehzahlregelung elektronisch regelbar
Anzahl der Drehzahlbereiche 2Stufen
Drehzahlbereich 50 – 2500min¯¹
Elektrische Daten
Leistung Antriebsmotor 1,1kW
Anschlussspannung 230V
Netzfrequenz 50Hz
Spindel
Spindelaufnahme Kurzkegel
Spindelbohrung/Stangendurchlass Durchmesser 26mm
Spindelkonus MK 4
Stahlhalter Aufnahmehöhe max. 12mm
Reitstock
Reitstockaufnahme MK 2
Reitstock Pinolenhub 65mm
Reitstock Pinolendurchmesser 30mm
Steigungen
Steigung Metrisch 0.2 – 4mm/U
Anzahl der Steigungen Metrisch 21
Steigung Zoll 56 – 8Gg/1″
Anzahl der Steigungen Zoll 21
Verfahrweg
Verfahrweg Oberschlitten 70mm
Verfahrweg Planschlitten 110mm
Verfahrweg Bettschlitten 550mm
Vorschub
Vorschubbereich längs 0.07 – 0.4mm/U
Anzahl der Vorschübe längs 6

Lieferumfang

    Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
    Nicht mitlaufende Zentrierspitzen MK2 und MK4
    Vierfach-Stahlhalter 12 mm
    HSS Drehmeißel
    Spritzwand
    Spänewanne
    Wechselzahnräder-Satz
    Bedienwerkzeug
