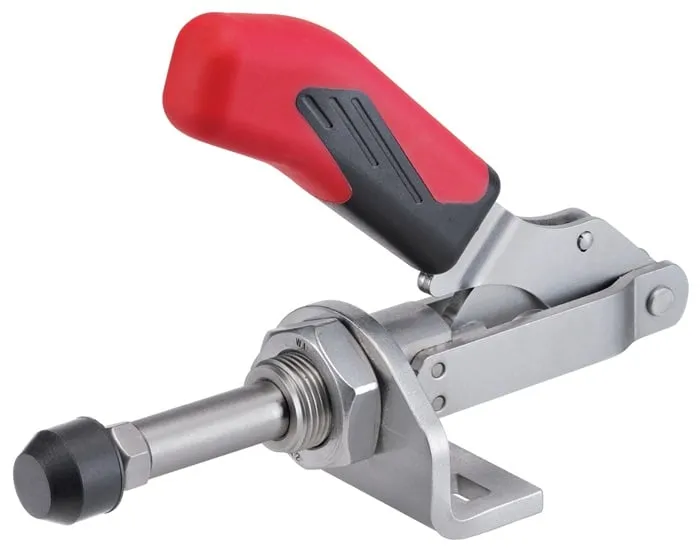

Beschreibung
mit kleinem Winkelfuß
Druck- und Zugspanner
mit langer Schubstangenführung
der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Weitere technische Eigenschaften:
P: 20mm
Gesamthöhe: 60mm
K: 7mm
D: 4,5mm
F1: 1kN
L2: 16mm
L1: 91mm
F2: 1kN
B min.: 24,5mm
Bohrungs-Ø: 4,5 mm
B max.: 44,5mm
H: 15mm
N: 30mm
E: 20mm
M min.: 16mm
A: 8mm
M max.: 19,5mm
M2: M12x1,5mm
H1: 60,5mm
Gesamtlänge: 91mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Verpackungseinheit: 1,00 ST
Weiterführende Links zu
- Weitere Artikel von Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik
Technische Daten
Größe: 1
Andrückschraube: M4 x 20
Hub: 20 mm
Bauart: kleiner Winkelfuß
Marke: AMF
Spannhöhe: 15 mm
Haltekraft F1: 1 kN
Höhe gespannt: 60,5 mm
Länge gespannt: 91 mm
Haltekraft F2: 1 kN
