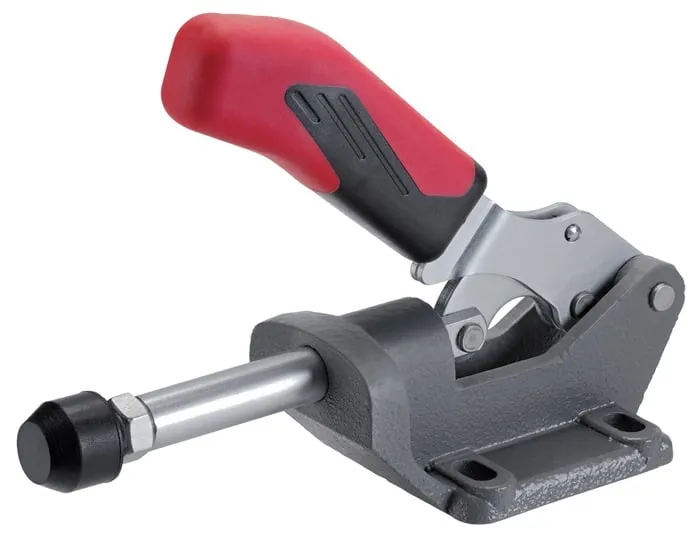

Beschreibung
kurze Bauform
Druck- und Zugspanner
mit langer Schubstangenführung
der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden
Ausführung nichtrostender Stahl auf Anfrage lieferbar. Weitere technische Eigenschaften:
F2: 2,5kN
L3: 115mm
B: 57mm
Gesamthöhe: 128mm
N: 33mm
E: 25mm
M: M8mm
A: 12mm
F1: 2,5kN
M2: M20x1,5mm
L2: 16mm
H1: 123mm
HW min.: 22mm
L1: 108mm
HW max.: 35mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880 Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Verpackungseinheit: 1,00 ST
Weiterführende Links zu
- Weitere Artikel von Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik
Technische Daten
Größe: 3
Andrückschraube: M8 x 35
Hub: 40 mm
Bauart: kurz
Marke: AMF
Haltekraft F1: 2,5 kN
Höhe gespannt: 123 mm
Länge gespannt: 108 mm
Haltekraft F2: 2,5 kN
