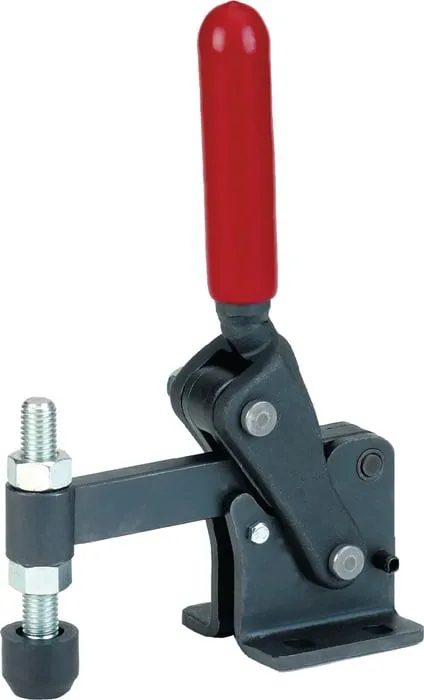

Senkrechtspanner Nr.6811P Gr.4 waagrechter Fuß schwer AMF

Beschreibung

schwer

mit waagrechtem Fuß

geriebene und einsatzgehärtete Lagerbuchsen

gehärtete, geschliffene und dauerhaft gefettete Bolzen

Klemmmutter am Hebelarm für einstellbare Gängigkeit

Werkstoff: Stahl, brüniert

Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften:

F: 75mm

a*: 120°

P: 60mm

K: 15mm

C: 30mm

D: 8,5mm

F1: 5kN

L2: 160mm

HW min.: -19mm

L1: 146mm

I: 24mm

B: 100mm

Bohrungs-Ø: 8,5 mm

H: 44mm

N: 65mm

Eigenschaft: schwer

M: 45mm

A: 12,2mm

H1: 216mm

HW max.: 14mm

Spannweite: Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Verpackungseinheit: 1,00 ST

Weiterführende Links zu

• Weitere Artikel von Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik

Technische Daten

Größe: 4
Andrückschraube: M12 x 80
Bauart: waagrechter Fuß
Länge geöffnet: 146 x 160 mm
Spannhöhe: 44 mm
Fußgröße: 65 x 60 mm
Haltekraft F1: 5 kN
Höhe gespannt: 216 mm
Marke: AMF
